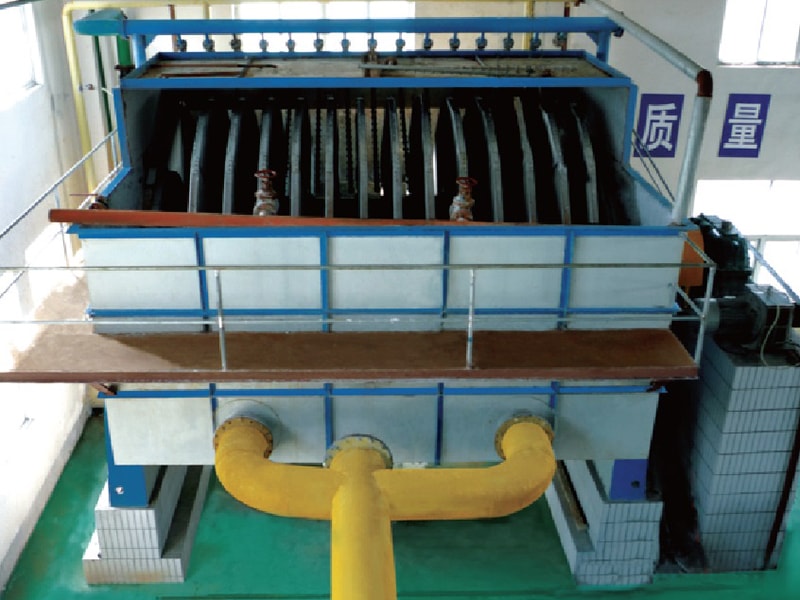

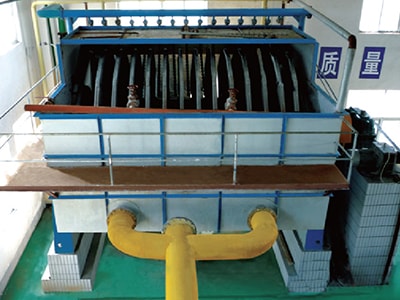

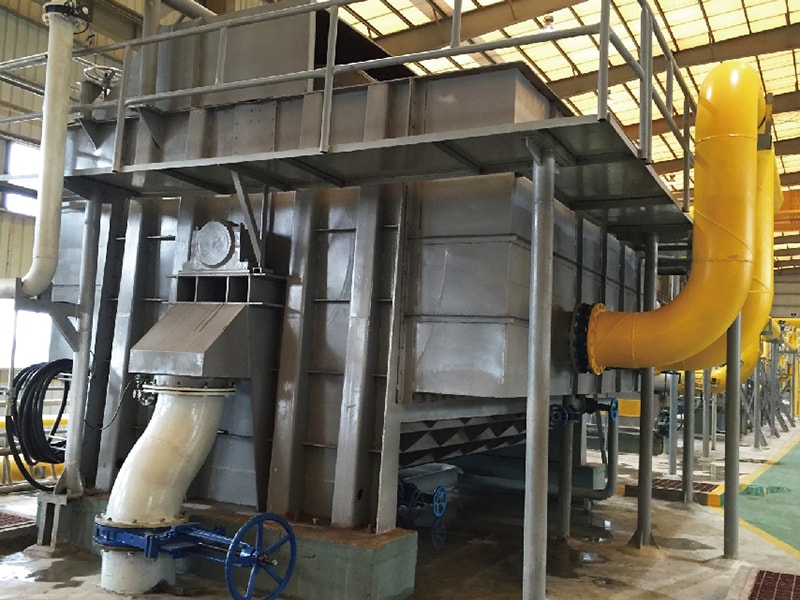

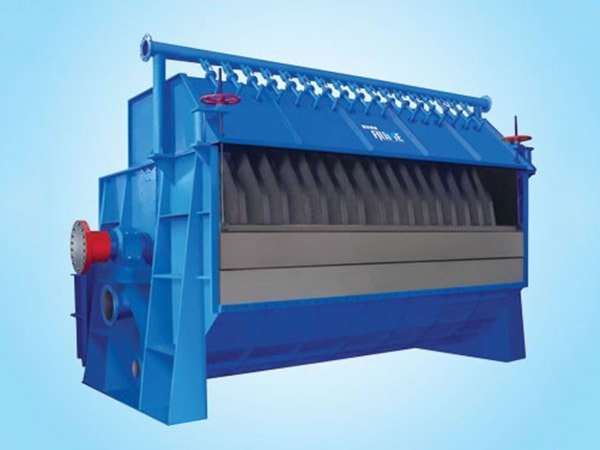

La serie ZNP del espesador de disco está diseñado para lavar y espesar pasta de papel de baja consistencia en las industrias de reciclaje de papel residual y de fabricación de papel.
Características y Estructura
1. El Espesador de disco es compacto y eficiente.
2. El sector del disco está soldado mediante acero inoxidable por lo que tiene Buena resistencia a la corrosion y es fácil de desmontar.
3. Una gran superficie de filtrado le permite al Espesador de disco filtrar una gran cantidad de agua blanca. La densidad del agua filtrada es relativamente más baja que el agua filtrada por el Espesador de tambor.
4. Con calidad confiable, nuestro Espesador de disco es exitosamente exportado a muchos países incluyendo Perú y Ecuador.
Principio de funcionamiento
El espesador de disco funciona según el principio de desecado por gravedad a través de la diferencia de nivel entre el material afuera la malla de filtrado y el agua blanca en el disco. Cuando el material con la consistencia variando entre 0.8 y 1.2 % entra en la cuba de material, es absorbida instantáneamente al sector de disco. El agua en el disco fluye hacia los extremos del eje hueco a través de la ranura guía para luego ser descargada. El material adjunto al disco será lavado por agua de alta presión. Cuando el nivel de material es mayor que la válvula de ajuste, el material fluirá a la cuba de material para luego vaciarse. La consistencia de salida varía entre 3 y 4%. La velocidad de rotación del eje principal puede ser ajustada de acuerdo a la consistencia de salida requerida y a la capacidad de producción.
Modelo | ZNP1 | ZNP2 | ZNP3 | ZNP4 | ZNP5 | ZNP6 | ZNP7 | |
Diámetro de la placa (mm) | 2000 | 2000 | 2500 | 2500 | 2800 | 3500 | 3500 | |
Consistencia de entrada (%) | 0.8~1.2 | |||||||
Consistencia de salida (%) | 3~4 | |||||||
Presión de agua (MPa) | 0.4~0.6 | |||||||
Área de tamizado (m2) | 40 | 60 | 90 | 120 | 150 | 180 | 240 | |
Alambre de acero inoxidable Número | 35/40 | |||||||
Capacidad (t/d) | OCC | 80~100 | 120~150 | 180~200 | 240~260 | 300~320 | 360~380 | 400~500 |
ONP | 40~50 | 60~75 | 90~100 | 120~130 | 150~160 | 180~190 | 240~250 | |
Potencia del Motor (KW) | 11 | 11 | 15 | 18.5 | 22 | 22 | 30 | |
Número de Placa (n) | 8 | 12 | 12 | 16 | 16 | 12 | 16 |
